Genişleme Vanası

Genişleme Vanası / Expansion Valf, soğutma sisteminin yük gereksinimine göre, soğutucu akışkanın akışını başlatan, durduran ve modüle eden soğutma kontrol ekipmanıdır. Genişleme vanası verimli şekilde faydalanılması için, sistem yabancı maddelerden, aşırı nemden ve korozyondan korunmalıdır. Valfi bu gibi etkilerden korumak için sisteme, pislik tutucu, filitre ve kurutucu (drayer) eklenmelidir. Genişleme valflerini genel olarak üç grupta toplayabiliriz;

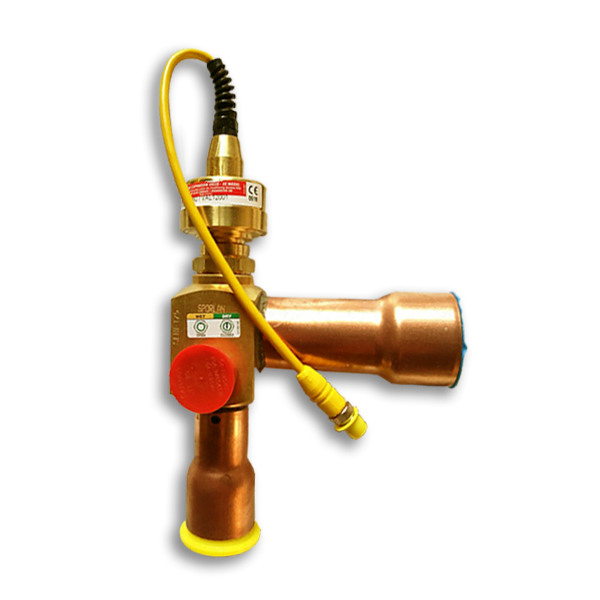

1. Elektronik Genleşme Valfleri; Günümüzde, bu tip genleşme valfleri yaygın olarak kullanılmaya başlamıştır. Elektronik genleşme valflerini
   • Isı-motor kontrollü
   • Elektromagnetik modülasyonlu
   • Pulse(darbe) modulasyonlu(on-off)
2. Adım-motor kontrollü olmak üzere kontrol tiplerine göre 4 şekilde sınıflandırabiliriz.
3. Sabit Basınçlı Genleşme Valfleri; Bu tip genleşme valfleri soğutma sistemlerinde ilk kullanılan genleşme vafleridir. Sabit basınçlı genleşme valfleri, evaporatöre girmesi gereken soğutucu akışkan miktarını, evaporatör veya valf çıkış basıncına göre belirler.
4. Termostatik Genleşme Valfleri; Bu tip valflerde, evaporatöre girmesi gereken soğutucu akışkan miktarı, evaporatörü terk eden soğutucu akışkanın kızgınlık (superheat) sıcaklığına göre belirler. Bu yazıda Termostatik Genleşme valfleri detaylı olarak incelenecektir.
